Universität Gesamthochschule Kassel
Fachgebiet Regelungstechnik und Systemdynamik

LinSys V1.01

Gutachter:  Univ.-Prof. Dr. rer. nat. H. Hahn            Autor: Michael Pfütz
Dr. rer. nat. H.-J. Sommer
Betreuer: Dipl.-Ing. Daniel Fürst
Dipl.-Ing. Ulrich Gücker

Diplomarbeit
Entwicklung eines plattformunabhängigen
Softwareprogramms zur Visualisierung regelungstechnischer
Kennfunktionen

In der Regelungstechnik werden lineare zeitinvariante Systeme häufig durch Ein- Ausgangsbeschreibungen und zugehörige Kennfunktionen beschrieben. Typische Kennfunktionen sind z. B. die Gewichts-, die Übergangs-, die Übertragungsfunktion und der Frequenzgang.

Die Idee dieser Diplomarbeit besteht darin, ein interaktives Werkzeug, bei dem das Verhalten eines Übertragungsgliedes an Hand von Diagrammen der Kennfunktion auf dem Bildschirm dargestellt wird, in der plattformunabhängigen, objektorientierten Sprache Java zu entwickeln. Diese bietet den Vorteil gegenüber den meisten anderen Programmiersprachen, daß sie nur einmal kompiliert werden muß. Sie kann auf den unterschiedlichsten Rechnersystemen eingesetzt werden und ist speziell für das Internet abgestimmt. Java  verfügt über umfangreiche Laufzeitbibliotheken mit umfassenden grafischen Fähigkeiten. Mit speziellen Browsern lassen sich Java Applets (Java-Programme für das Internet) über WWW-Seiten aufrufen. Es lassen sich Programme schreiben, die sowohl als Applikation wie auch als Applets laufen.

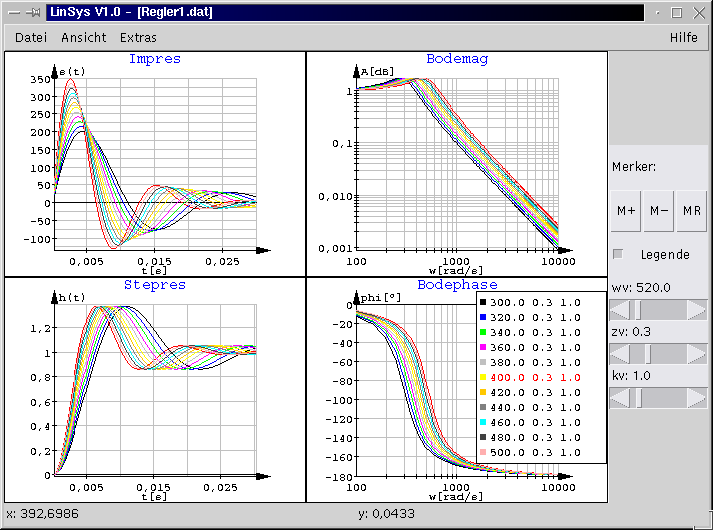

Im Rahmen dieser Diplomarbeit ist ein Programm entworfen und implementiert worden. Dieses Programm (LinSys) stellt das Verhalten von regelungstechnischen Kennfunktionen an Hand von Diagrammen auf dem Bildschirm dar. Es lassen sich unterschiedliche System-Dateien (mit unterschiedlichen lin. zeitinvarianten Systemen und dessen Einstellungen) auswählen. Über Schieberegler können die Parameter des Systems geändert werden. Ebenfalls lassen sich Parametervariationen anzeigen. Die System-Dateien lassen sich mit einem Editor im LinSys-Programm entwerfen bzw. bearbeiten. In das Programm können neue lin. zeitinvariante Systeme flexibel über neue System-Klassen eingebunden werden. Die Diagramme lassen sich manuell und auch automatisch zoomen. Die Darstellungen des Programms können ausgedruckt werden. Ergänzend wird die Mausposition im Diagramm in einer Positionszeile angezeigt.



Dieses Applet setzt einen Java 1.1.x-fähigen Browser (z.B. SUN HotJava) voraus, ansonsten wird LinSys nicht gestartet.

Applet starten  (jdk1.1.x-fähiger Browser test



Letzte Änderung: 18. Mai 1999 Michael Pfütz
